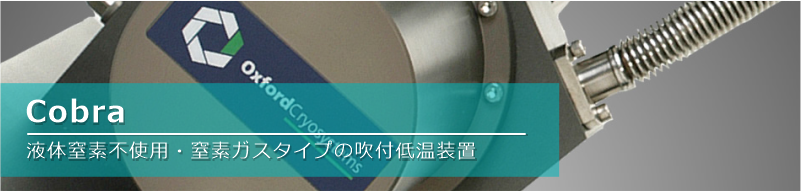

Cobra
Cobraは液体窒素の代わりに窒素ガスを使用する吹付低温装置です。液体窒素の保管、運搬や安全性の問題や、デュワーの補充し忘れの心配などから開放されます。
Cobraはユーザーの介入なしに、数週間または数カ月間連続運転することが可能です。
特徴
- 液体窒素を不使用
- 温度範囲は80K - 400K（Cobra Plusでは80K - 500K）
- 0.1Kの優れた温度安定性
- わずか40分で100Kに到達
- 長期間連続運転が可能
動作原理
室温の圧縮窒素ガスは、Cobra冷凍機（GM冷凍機を内蔵）で冷却され、真空断熱トランスファーラインを経由してCobraヘッドに送られます。CobraヘッドはCryostreamコールドヘッドよりも小型ですが、ノズルの寸法は同じことから、同じVaribeamサポートスタンドを使用して、Cobraヘッドを固定することが可能です。
室温の窒素ガス（または乾燥空気）の外側ストリームは、サンプルの着氷を防ぐシールドガスになります。
仕様
| 性能 | |
|---|---|
| 温度範囲 | Cobra：80-400K Cobra Plus：80-500K |
| ガス流量 | 5L/minuteまたは10L/minute |
| 温度安定性 | 0.1K |
| 100K到達時間 | 40分 |
| フレキシブルライン長 | 2000mm(標準) |
| Cobra冷凍機の重量および寸法 | 15kg、278mm x 200mm x 277mm |
| コントローラ | |
| 寸法 | 135mm W x 244mm H x 287mm D |
| 所要電力 | 100-240V、50/60Hz |
| 消費電力 | 500VA |
| K450ヘリウムコンプレッサー | |
| 重量および寸法 | 100kg、639mm H x 610mm D x 540mm W |
| 所要電力 | 50Hz 200-240V、60Hz 208-230V |
| 動作電流 | 17.0A@240V、15.7A@230V |
| 動作電力 | 3.4kW@240V、3.6kW@230V |
| 電源ヒューズ規格 | 20A（開始電流：65A） |
| 水冷要件 | 3.0kWチラー、標準流量5l/min@ 18°C |
| ラボ窒素ガスの要件（オプション） | |
| ガス純度 | >97.5% |
| ガス圧 | 1barに減圧（最高10bar） |
| ガス流量 | 約25l/min |
| 大気圧露点温度 | -60°C以下 |
| ガス出口フィッティング | 1/4インチBSPPメス |
| 窒素ガス発生装置（オプション） | |
| 重量と寸法 | 95kg、900mm W x 700mm H x 310mm D |
| 電力要件 | 230V 50Hz、100V 50Hz、120V 60Hz、100V 60Hz |
