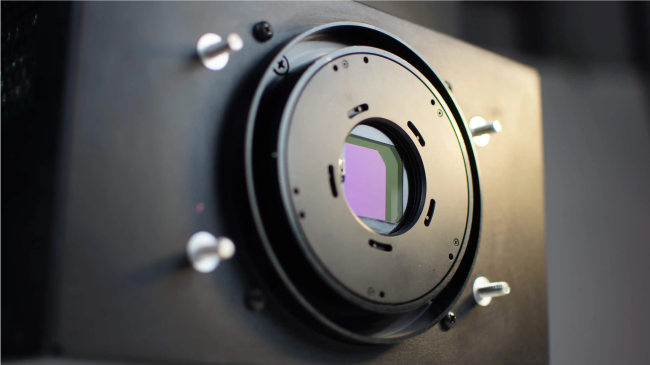

冷却CCDカメラ 1900Sプラットフォーム
1900Sは、最新のプラットフォームで、コア技術を統合して、さまざまな環境で動作する科学計測用CCDカメラです。 この汎用性の高いプラットフォームは、クラス最高の低読み取りノイズで、X 線から近赤外まで使用可能で、-100°C以下に冷却する必要のある冷却クライオ カメラでのみ可能であった暗電流レベルを達成します。
特徴
- 妥協のないパフォーマンス
- 電子冷却 -35°C～-90°C
- クライオ冷却レベルの低暗電流
- 様々なCCDに対応 Front/Back、～4Kx4K
- 低読み出しノイズ
- 低照度撮像に最適 天文、バイオ発光、製薬等
- X線検出 直接/蛍光面
- GigE Vision対応
- カスタム仕様に対応
仕様
1900S Platform Measured Performance
| Measured Values | Standard | Air Cooled, OEM | Small Footprint | Vacuum Facing, Beryllium Option | In Vacuum | ||
|---|---|---|---|---|---|---|---|
| Resolution | 2K x 2K | 770 x 1152 | 2K x 2K | 2K x 2K | 1K x 1K | 4K x 4K | 2Kx2K |
| Readout speeds | 100kHz, 800kHz, 1.2 MHz | 100kHz, 800kHz | 100kHz, 800kHz | 100kHz, 1.1 MHz | 1.0 MHz, 1.5 MHz | 500kHz, 1.4 MHz | 500kHz, 1.7 MHz |
| Outputs | 1 | 1 | 1 | 2 | 1 | 4 | 1 |
| Read Noise (e-) | <3, 6, 10 | <3,6 | <3, 6 | 3, 8 | 7, 10 | 6, 20 | 5, 13 |
| Cooling / TEC | -90°C Liquid Cooled | -90°C Air Cooled | -90°C Air Cooled | -60°C Liquid Cooled | -40°C Liquid Cooled | -40°C Liquid Cooled | -40°C Liquid Cooled |
| Dark Current (e-/pixel/sec) | 0.0003 | 0.0009 | 0.0003 | 0.003 | 20 | 15 | 6 |
| Pixel size (µm2) | 13.5 | 22.5 | 13.5 | 13.5 | 13 | 15 | 13.5 |
| Image area (mm) | 27.6 x 27.6 | 17.3 x 25.9 | 27.6 x 27.6 | 27.6 x 27.6 | 13.3 x 13.3 | 61.4 x 61.7 | 27.6 x 27.6 |
| Full Well Capacity (Ke-) | 100 (AIMO) | N/A (limited by configuration) | 100 (AIMO) | 145 (NIMO, DD) | 300 (NIMO, DD) | 150 (NIMO, DD) | |
| Applications | Life Sciences, Astronomy | Life Sciences, Electronic Component Inspection | Life Sciences, Electronic Component Inspection | Astronomy | High Energy Physics, Direct X-ray | High Energy Physics, Direct X-ray | Direct X-ray, Vacuum compatible |
| Optimized For: | Low light, long exposures | Readout speed, Environmentally Sealed | Dynamic Range & Readout speed | ||||
