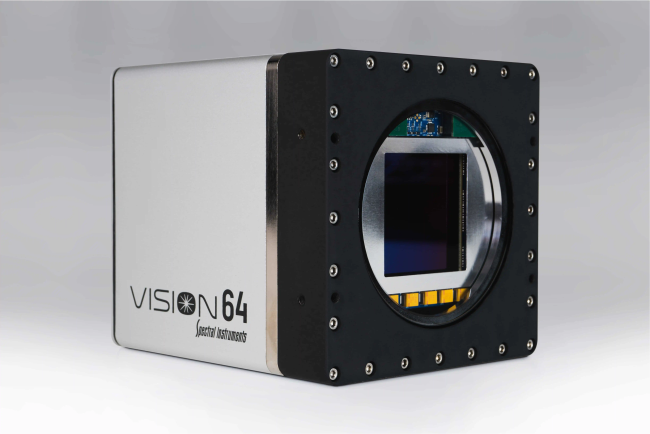

冷却CMOSカメラ Vision64

要求の厳しい光学イメージングアプリケーション向けの新しいカメラシステムです。 8K×8Kの高速sCMOSセンサーを搭載。バックシンニングとARコーティング。業界をリードするラージフォーマットの高量子効率sCMOSセンサーは、現在達成可能な最高の読み出し速度を提供し、真の同時HDRおよび圧縮センシング読み出しモードをサポートします。sCMOSセンサーの低温動作は、暗電流を低減し、シングルフレーム、バースト、または連続ストリームモードでのフルセンサーデータレートの配信を含む、すべてのセンサー機能を最適化します。

カタログダウンロード

サイズとスピード

ラージフォーマット : 8K x 8K sCMOS
業界最高のフレームレート : 46fps フルフレーム
高QEのための裏面照射型sCMOSセンサー
-25°C冷却による低暗電流
ローリングシャッターとグローバルシャッター
ハイダイナミックレンジ読み出しモード
業界をリードする高性能データ収集ハードウェアおよびソフトウェア

アプリケーション

サテライト・トラッキング :
地球近傍天体（NEOs）の検出、追跡および監視
中小型ディスプレイの電子部品検査
高解像度と高速フレームレートを必要とする光シート顕微鏡

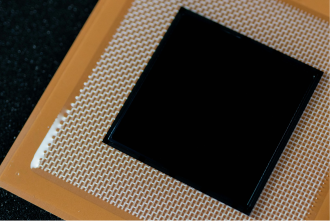

sCMOSセンサー

この業界をリードする8K x 8Kのラージフォーマットで、高速および高量子効率のsCMOSセンサーは、現在達成可能な最高の読み出し速度を提供し、真の同時HDRおよび圧縮センシング読み出しモードをサポートします。センサーの低温動作により、暗電流が減少し、シングルフレーム、バースト、または連続ストリームモードでのフルセンサーデータレートの配信など、すべてのセンサー機能が最適化されます。

ラージフォーマット :
8192 x 8192 6.5µ2ピクセル（53mm x 53mmアクティブエリア）
高フレームレート :
46fps（160fps 2x2ビニング）
大フルウェル :
>250ke-/pixel低ゲイン、15,000e-高ゲインのみ
高QE>90% :
裏面照射型sCMOSセンサー（多層ARコーティング）
-25°Cまでのペルチェ冷却 :
0.8 e-/ピクセル/秒の低暗電流
複数の読み出しモード :
HG only、LG only、またはHDR
高ダイナミックレンジ :
低ノイズ読み出し、代表値<8e-

仕様

Performance & Summary Specifications
Pixel Pitch	6.5µm
Pixel Array Dimensions	8192 × 8192 \| 67.1megapixel
Total Active Area	53 x 53mm
Sensor Design	Custom proprietary CMOS sensor \| Back Illuminated \| On-Chip Correlated- double sampling (CDS) \| Low noise
Sensor Cooling	Peltier cooling \| Programmable and regulated to ±0.1°C
Frames Per Second (FPS)	User-controllable \| Maximum framerate scales with binning, y-dimension, & readout mode, see associated documentation
Binning	Hardware 2×-binning \| Flexible software binning
Readout Modes	Rolling shutter \| Global shutter \| Compressive Sensing
Read Noise	<10 electrons
Dark Current	0.8 e-/pixel/sec @ -25°C
PRNU	<5%
Full Well	15,000 e- high-gain only, >200,000 e- low-gain / HDR
Quantum Efficiency	>90% peak
Provided Equipment	Camera head \| Remote power supply \| Capture card \| Data cables \| Water fittings \| Includes Complete Computer System & Software
Options	Remote triggering, slave or master
