極低温引張圧縮セル用アクセサリー
このページでは、極低温ストレス／ひずみセルCS100シリーズ、CS200TシリーズおよびFC100シリーズで使用可能なアクセサリーを紹介します。アクセサリーには、セルに電力を供給するために必要な電源、配線をサンプルに取り付けるための配線プラットフォーム、およびサンプルを水平または透過モードプローブと互換性を持たせるために端に取り付けるための様々なサンプル取り付けプレートが含まれます。ひずみ測定用フルカスタマイズしたPPMSプローブもあります。
カスタム電源 RP100
- CS100シリーズ、CS200TシリーズおよびFC100シリーズを駆動するための2チャンネル・バイポーラ電源。
- 自動化された実験に容易に統合可能（ASCIIコマンドを使用してUSB経由で制御）。
- 2チャンネルの±200Vを供給することにより、セルの全ひずみ範囲にアクセス可能。
| RP100 | ||
|---|---|---|
| 寸法 | 長さ | 180mm |
| 高さ | 65mm | |
| 幅 | 185mm | |
| 対応機種 | CS100, CS110, CS120, CS130, CS200T, CS220T, FC100 | |
| チャンネル数 | 2チャンネル （一台のストレス／ひずみセルに電力を供給するため） |
|
| 出力電圧範囲 | ±200V | |
| 電流限界 | 安全限界 | 5mA |
| コネクター | HV出力 | 2 x LEMOコネクター |
| 入力 | USB | |
サンプルプレート
- ストレス／ひずみセルにサンプルを取り付けるための半使い捨てのサンプルプレートとスペーサー。
- 工業用純チタン。強度が高く、ストレス／ひずみセルに熱的に適合。
- CS100シリーズ、CS200Tシリーズ、FC100シリーズに対応。
- 透過モード測定用にサンプルを水平にマウントできるように設計されたバージョンも利用可能。
- サンプルプレートとスペーサー20個入り。

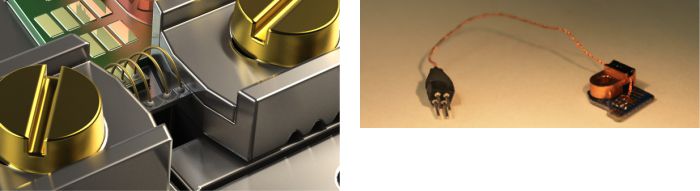

配線プラットフォーム
- 配線プラットフォームにより、電気輸送測定用のサンプルに小さな電気接点をより簡単に作成できます。
- サンプルへの金接点の形成を容易にするために、サンプルから数ミリメートル以内に4つのコンタクトパッドを配置します。
- ストレス／ひずみセルのCS100シリーズおよびFC100シリーズに対応。
- クライオスタットエレクトロニクスと統合するための4xヘッダーピンコネクタ。
セルスタンド＆取り付けテーブル
- サンプルをセルにマウントするとき、またはサンプルへの接点を形成するときは、細かい作業を簡単に行うために専用の光学ベンチを用意すると便利です。
- 各タイプのセル（FC100およびCSシリーズ）にはスタンドがあり、直立することができます。
- これらのスタンドは、光学テーブル中央にある穴に取り付けることができます。
- 必要に応じて、手作業では行うことが難しい操作を可能にするために、変換ステージをテーブルにネジ止めすることができます。
- 通常、テーブルのタップ穴はメートルサイズで提供されますが、必要に応じてインチサイズに作成することもできます。
PPMSプローブ変換キット
- PPMSプローブをひずみセルが使用するように変換するために必要な真空フィードスルー、ケーブル、配線プレートを含むキット。
- 付属するステップバイステップの説明書により簡単に作業を行うことができます。
- クライオスタットを改造し、できるだけ早く実験を開始するのに役立つ低コストのアクセサリー。
PPMSひずみプローブ
Quantum Design社と提携して、QDマルチファンクションプローブのRazorbill Instrumentsバージョンを提供しています。このプローブはすべてのQuantum Design社製PPMSと互換性があり、必要なケーブル、コネクター、真空フィードスルーをすべて備えており、ユーザーが最低限のセットアップにより、極低温環境下におけるひずみ測定を始めることができます。
- Quantum Design社製マルチファンクションプローブP450Aのひずみ測定用修正バージョン。
- ストレス／ひずみ測定専用のPPMSプローブ
- 既存のPPMSを改造したり、取付用ヨークを製作する必要がありません。
- 真空フィードスルーと適切なケーブルが既に取り付けられています。
- サンプルが磁石の中心に正確に配置されます。
